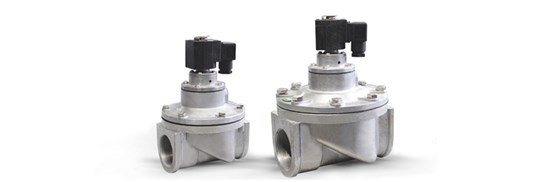

一.产品简介：
DCF-T型电磁脉冲阀为直通式电磁脉冲阀，其进气口与出气口的中心线在同一直线上，进气口与分气箱连接，出气口与喷吹管连接。直通式电磁脉冲阀气腔大、喷吹量大、安装方便、清灰效果好。
二.结构特点：
直通式电磁阀的先导控制装置选用含碳量极低的导磁材质，经过了真空磁性处理，消除了杂质，增强了磁感应强度和透磁率，使磁轭衔铁动作灵敏可靠。
直通式电磁脉冲阀上的节流孔、卸荷孔与脉冲阀腔匹配，通过试验取最佳值，使电直通式磁脉冲阀在喷吹时有较大的的冲击力和较快的开关性能并最大限度地保证了膜片有较大的抬起高度，使电磁脉冲阀单位时间的喷吹量提高。
膜片：选用高性能进口膜片，保证电磁脉冲阀长期可靠的工作。
先进的制造设备和检测仪器来保证弹簧的质量（弹簧成份化验分析仪等）。

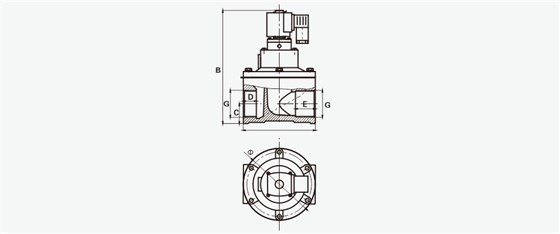

一.直通式电磁脉冲阀安装参考尺寸：
|
型号
|
φ |
A |
B |
C |
D |
E |
G |
|
DCF-T-25S
|
φ112 |
127 |
-180 |
25 |
23 |
30 |
G1″ |
|
DCF-T-40S
|
φ127 |
127 |
-200 |
35 |
24 |
30 |
G1½″ |
|
DCF-T-50S
|
φ160 |
160 |
-220 |
41 |
28 |
35 |
G2″ |
二.技术参数和指标：
工作压力：0.2~0.6MPa
工作介质：清洁空气
电压：DC24V（AC220V/50Hz）
电流：1.25A（0.5A）
防护等级：IP65
使用环境：1、常温膜片-10℃~55℃
2、空气相对湿度不超过85%
膜片寿命：100万次
